Административно-бытовой корпус
Здание имеет прямоугольную форму с размерами в плане 50,7 м. х 17,7 м. Данное здание предназначено для стоянки буровой техники, осуществления её технического обслуживания и текущего ремонта. Здание было разбито на три секции. Между этими секциями были установлены противопожарные перегородки.

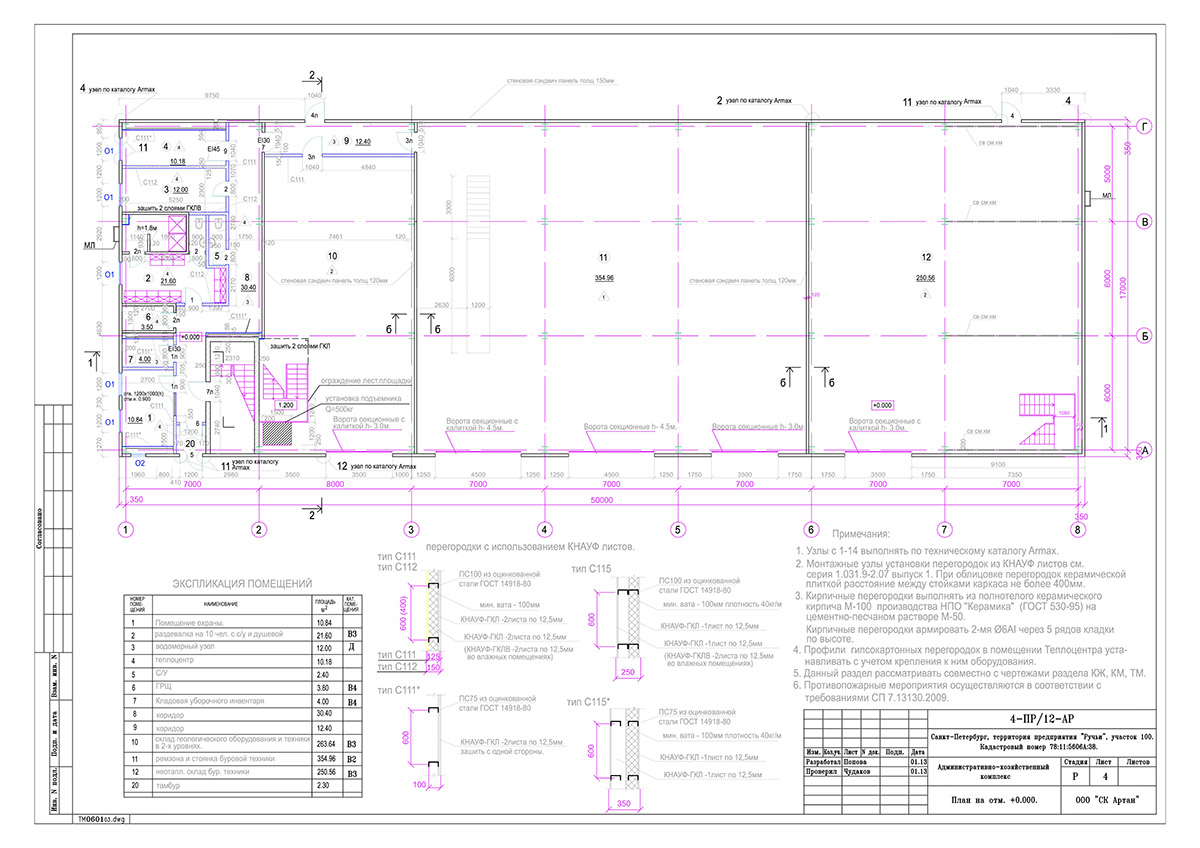

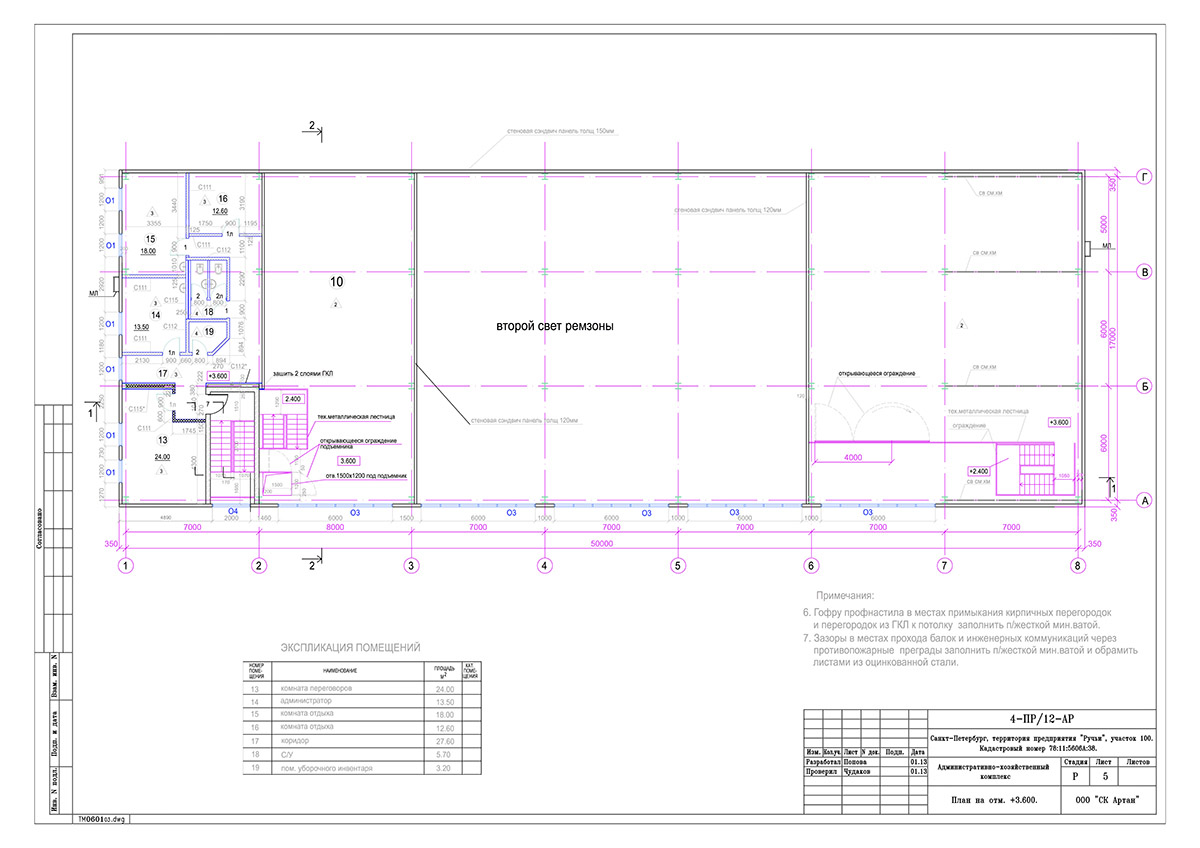

- Левая секция была запроектирована двухэтажной. В ней располагаются административные помещения и помещения склада.
- Центральная секция запроектирована одноэтажной и в ней организована ремонтная зона с ямой и постом для мойки машин. Высота помещений центральной части обеспечивает возможность подъема буров ремонтируемой техники. Также для удобства обслуживания техники была предусмотрена кран-балка.
- Правая секция была запроектирована двухэтажной под складские нужды.

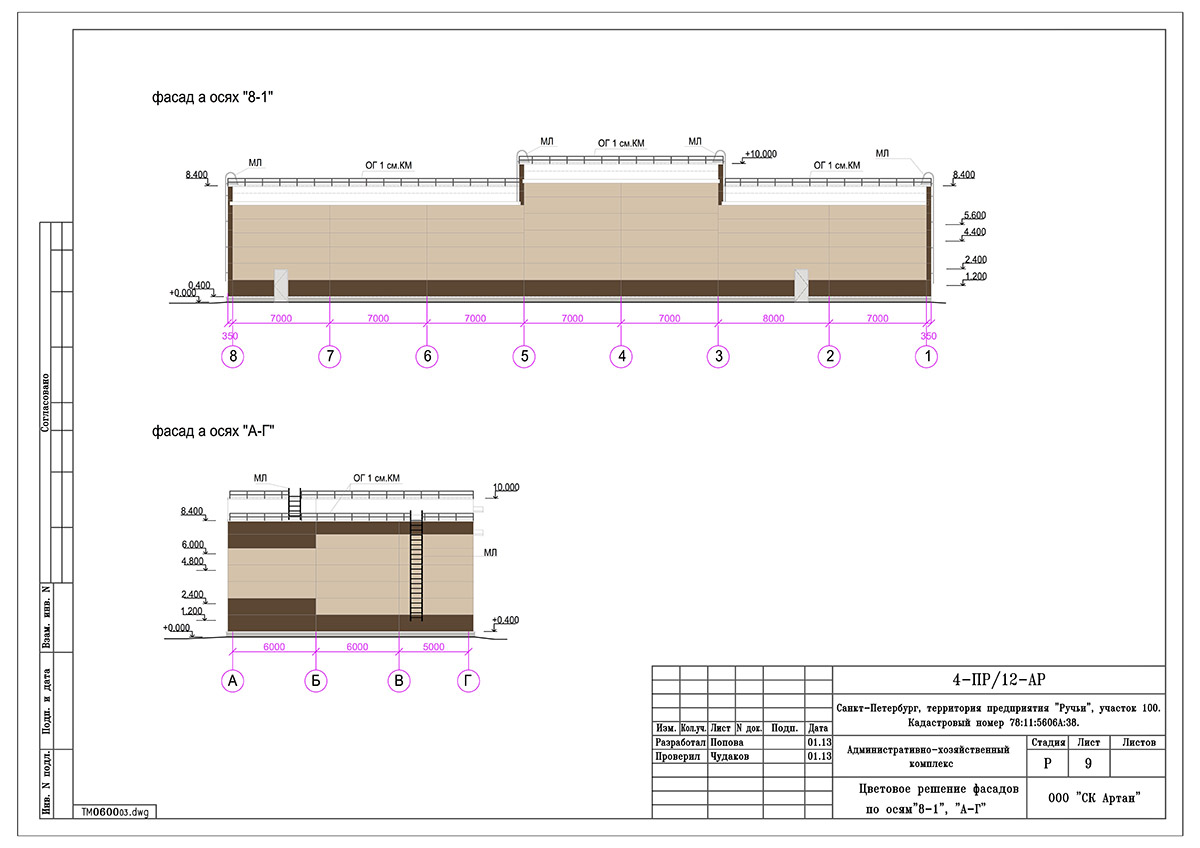

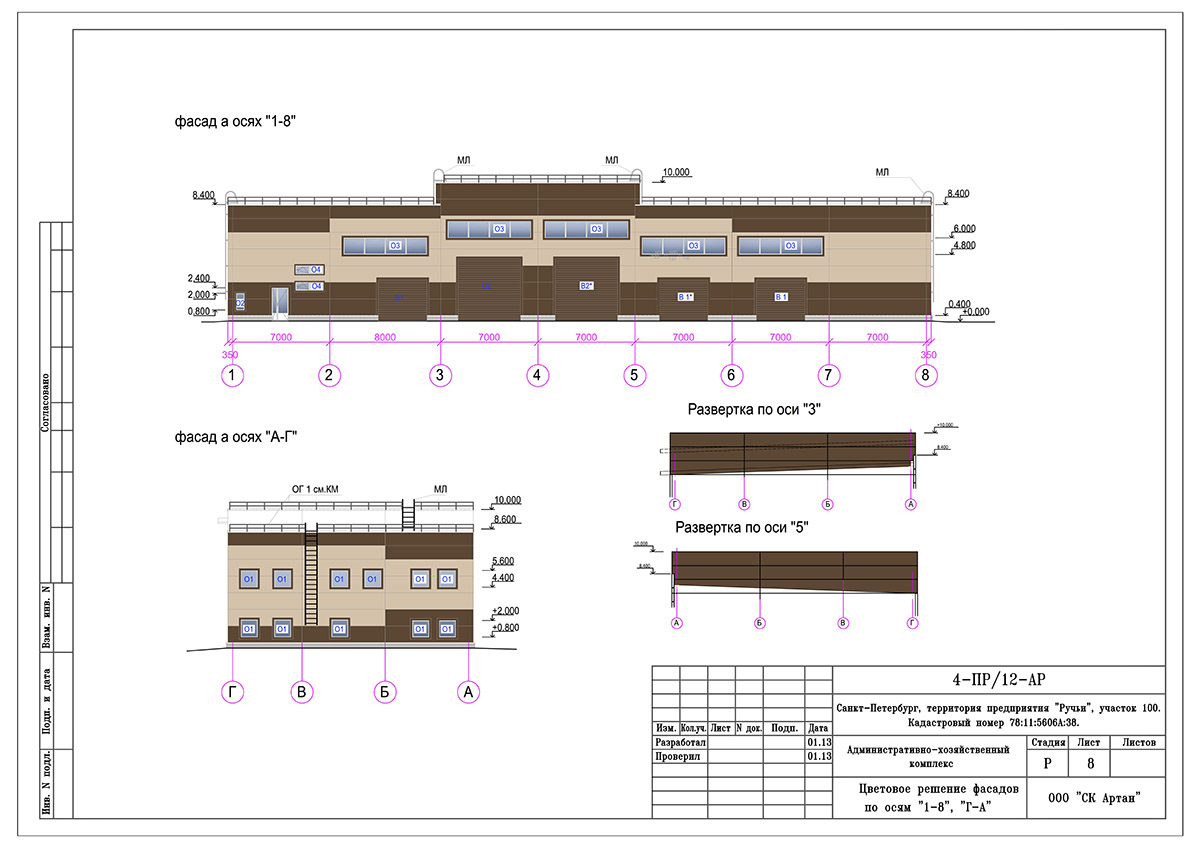

Архитектурное решение фасадов отражают производственное назначение здания. В наружной отделке применены сэндвич-панели. Кровля рулонная по профлисту.

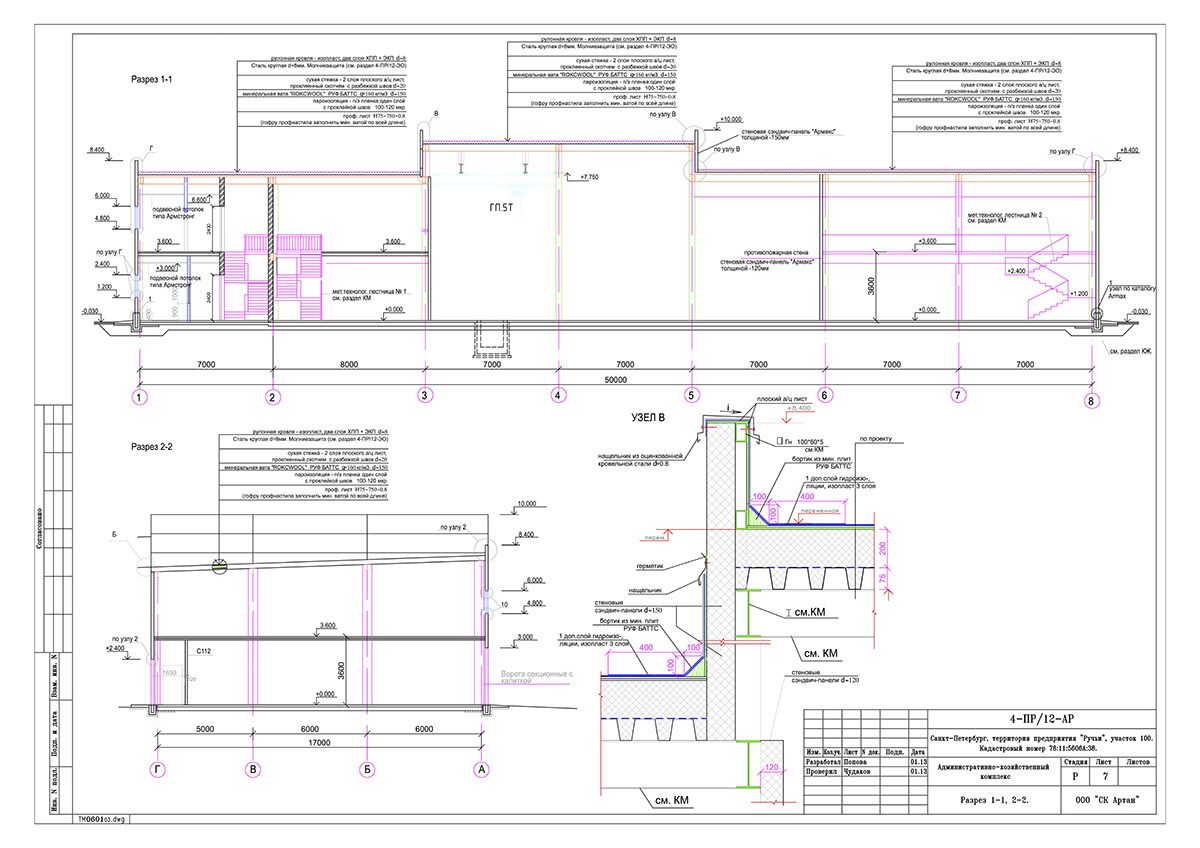

Фундамент здания – столбчатый. Полы первого этажа – монолитная железобетонная плита по грунту. Перекрытия – монолитные железобетонные по профлисту. Каркас здания выполнен из металлических колонн и балок.

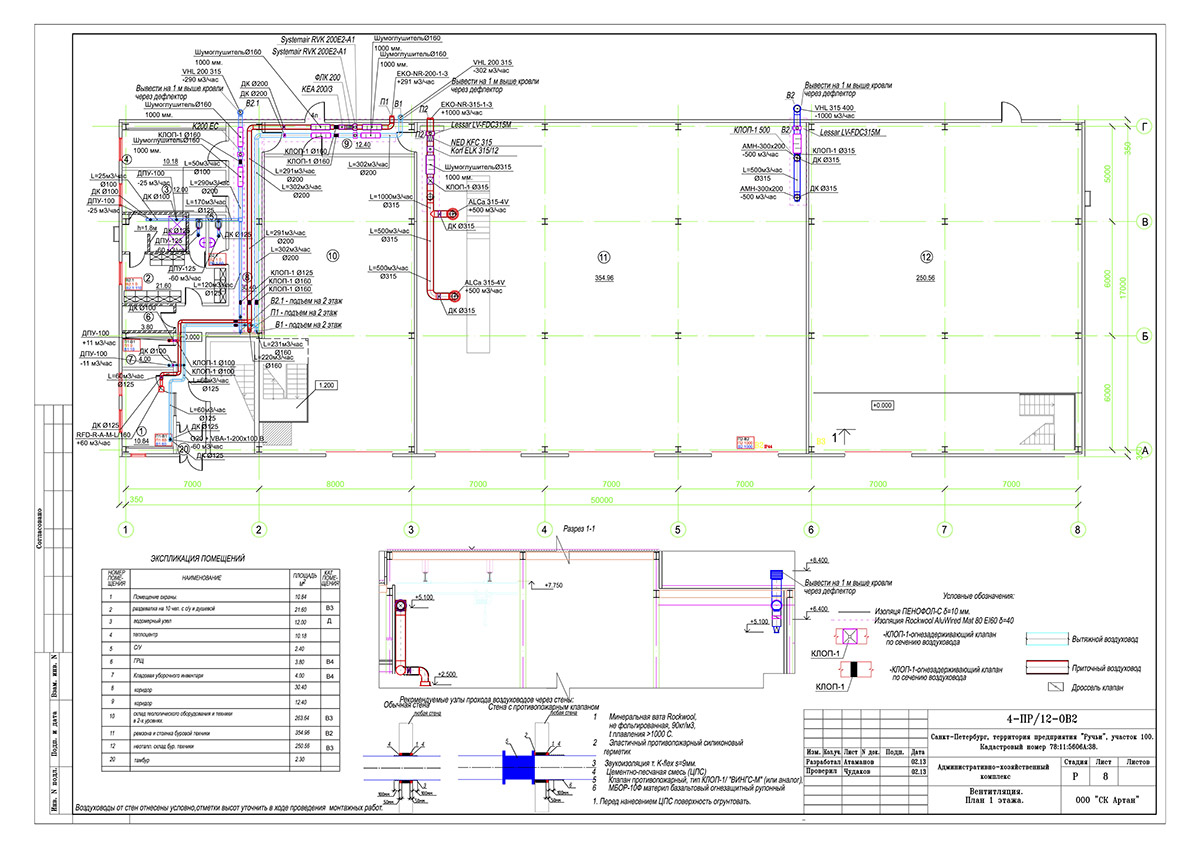

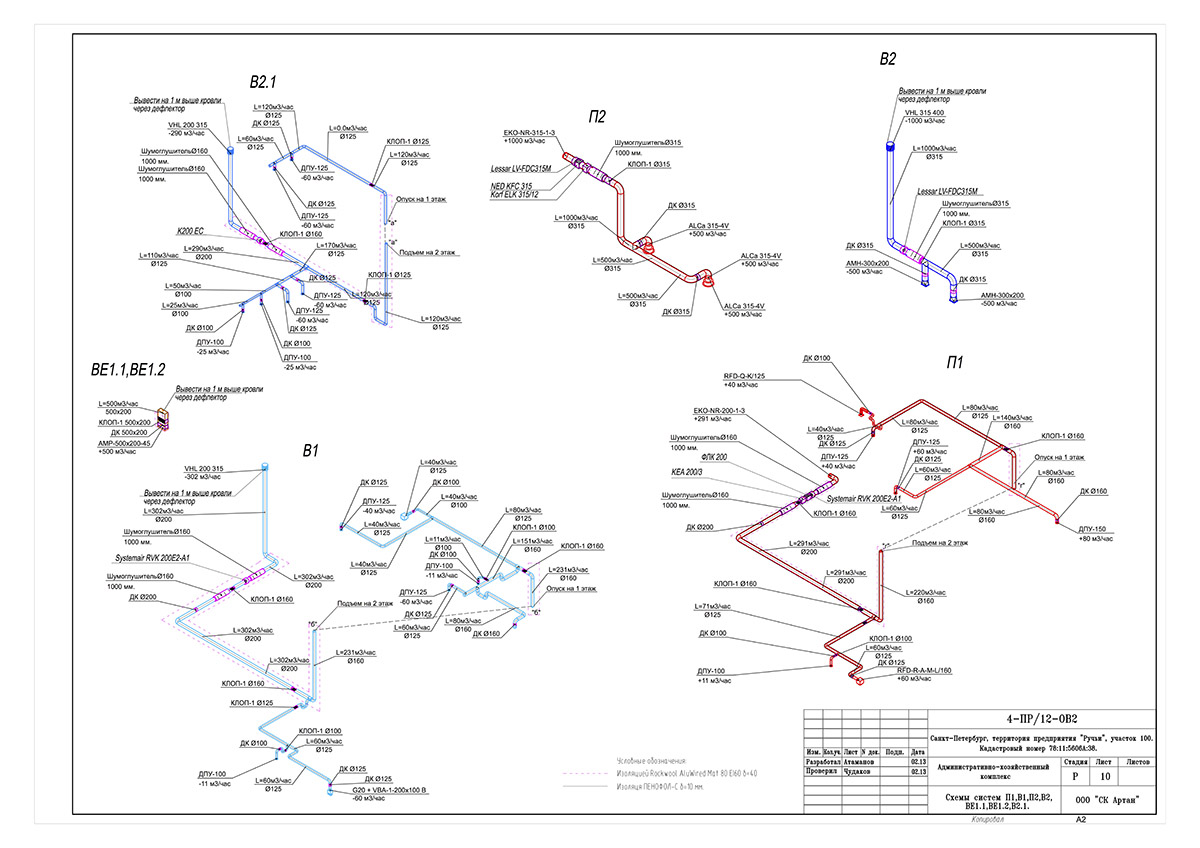

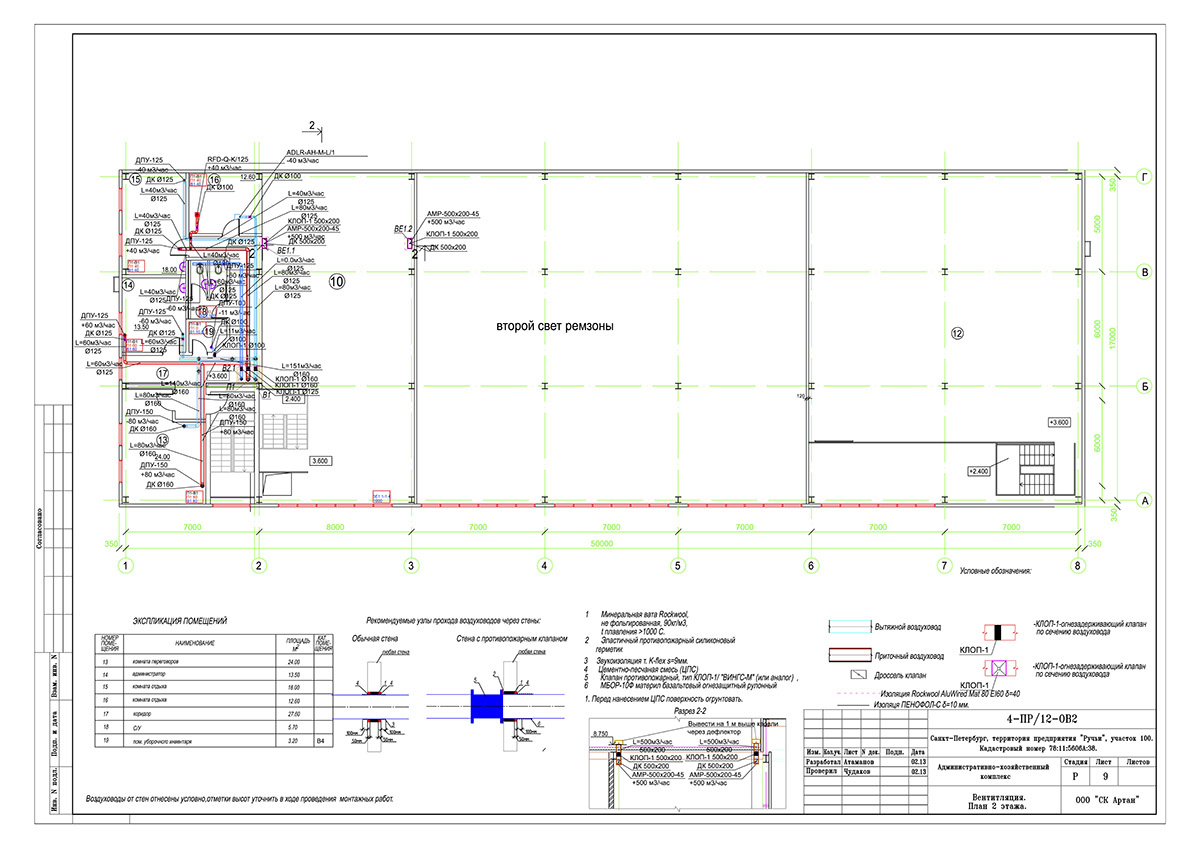

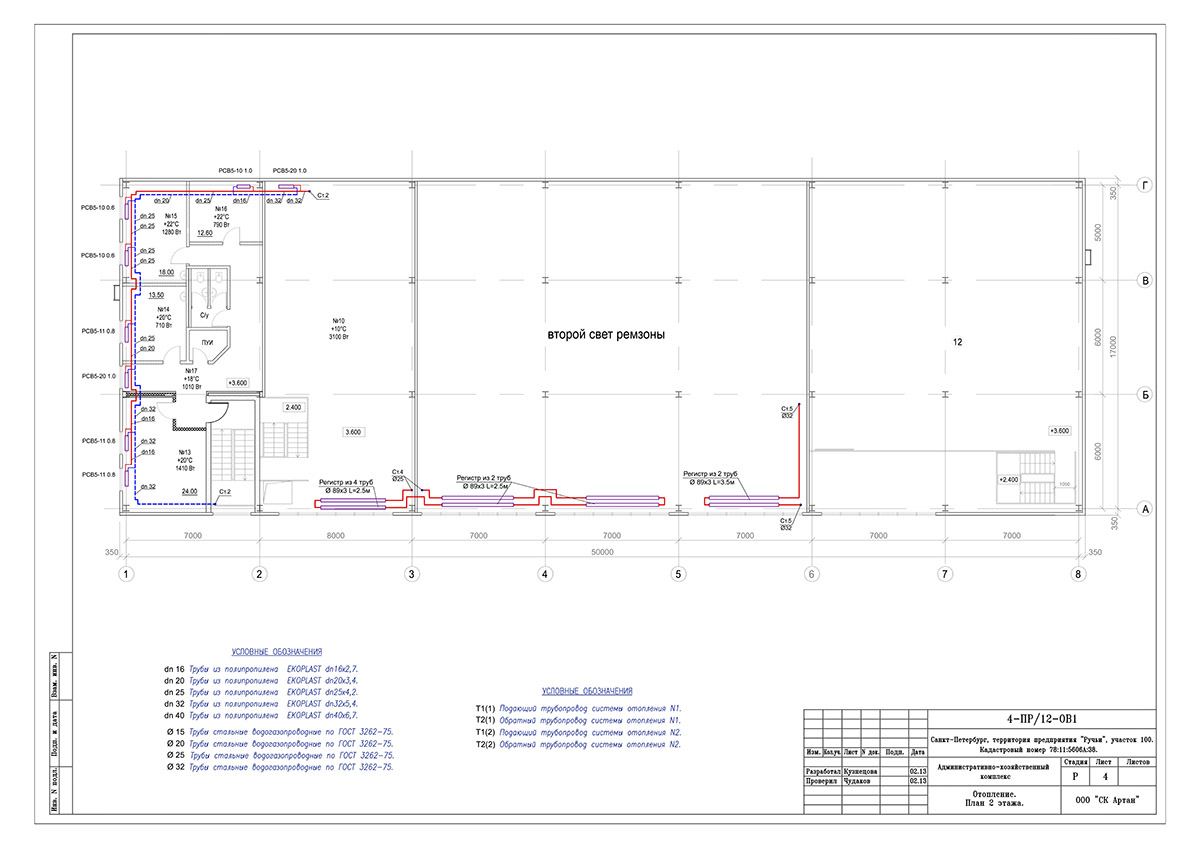

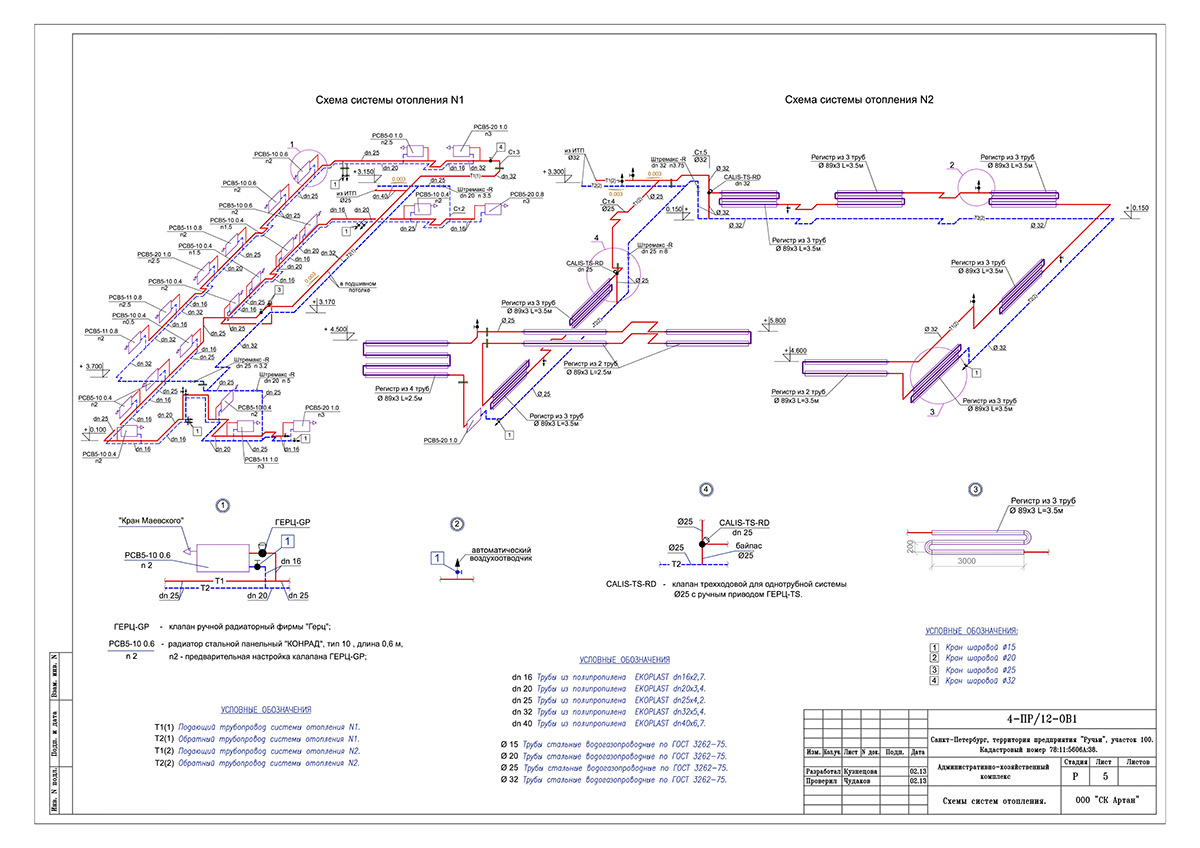

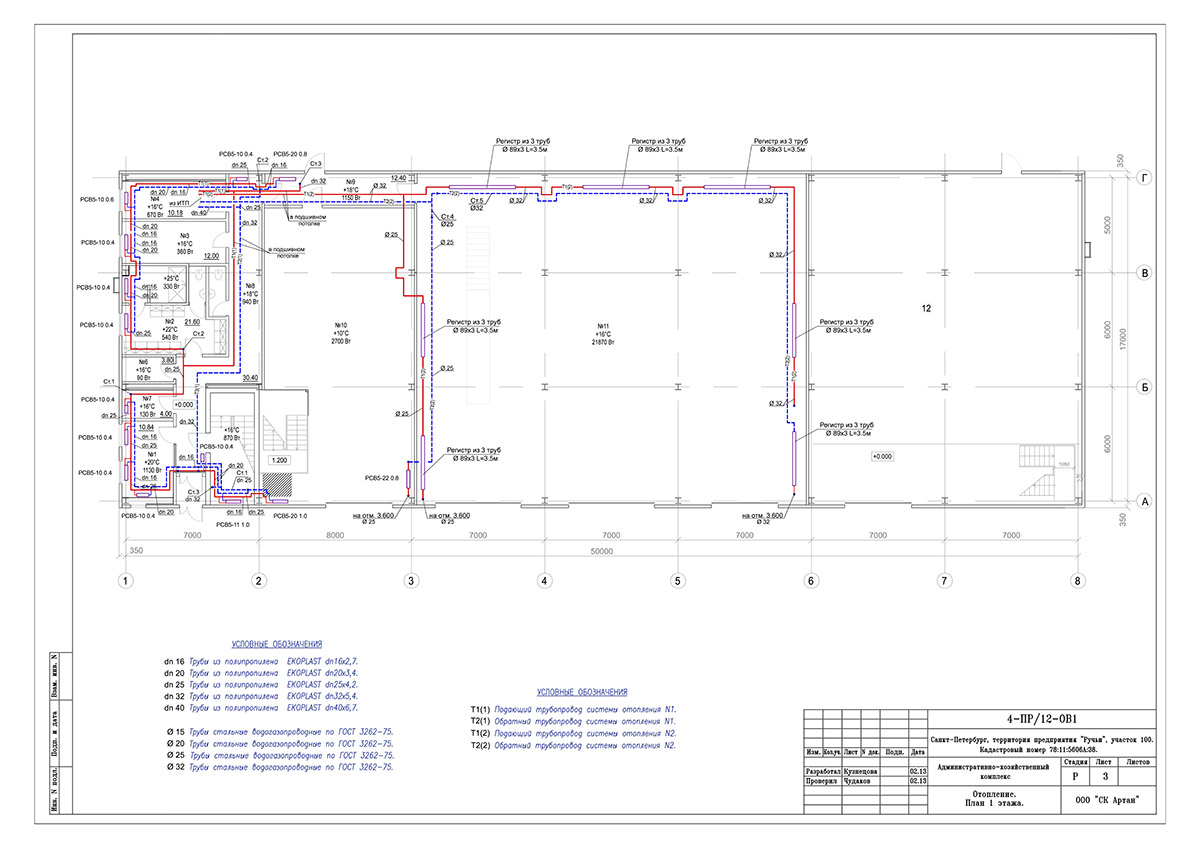

В данном здании были запроектированы все необходимые инженерные сети, согласно назначению помещений, действующему законодательству, техническому заданию на проектирование и полученным техническим условиям.
Здание холодного склада

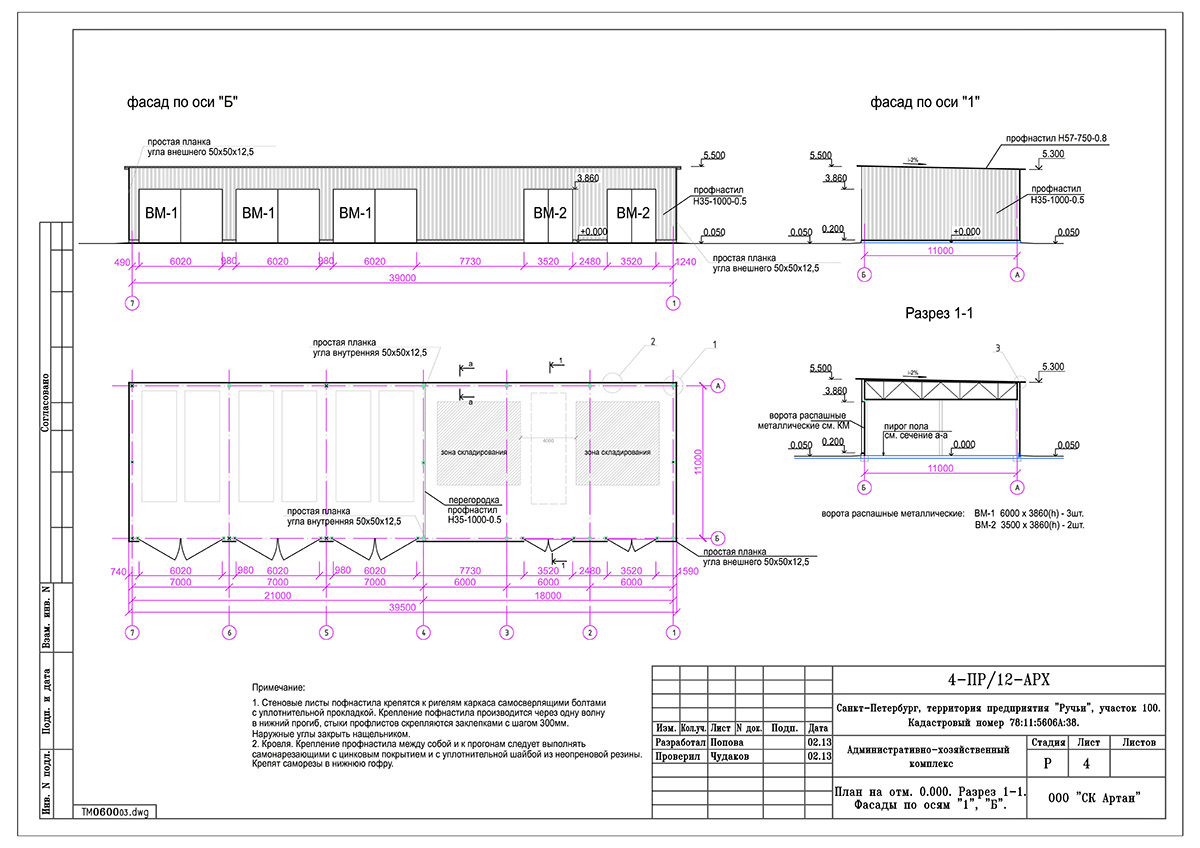

Здание имеет прямоугольную форму с размерами в плане 39 м. х11 м. Данное здание предназначено для стоянки техники, а также для складирования стальных труб.

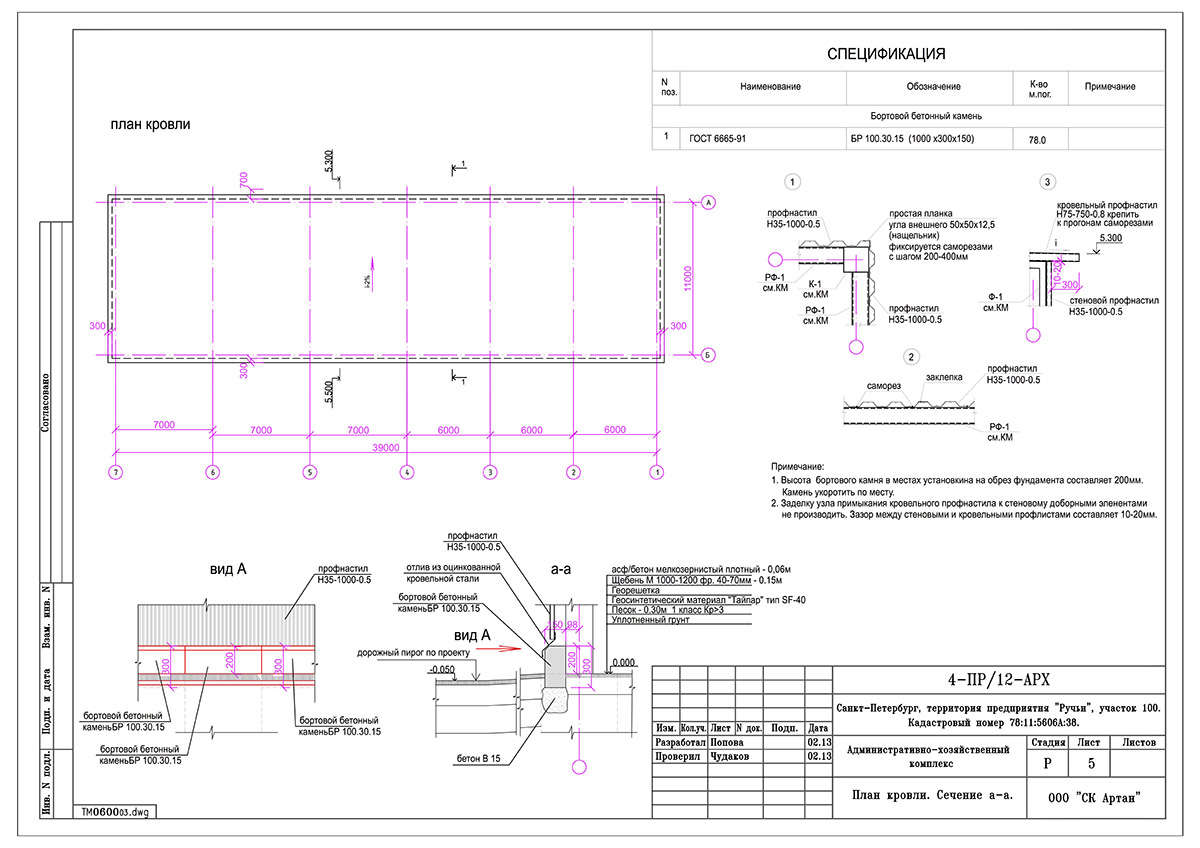

В качестве наружной отделки стен применен стеновой профлист с полимерным покрытием, покрытие кровли выполнено из кровельного профлиста.
Фундамент здания – столбчатый. Полы здания выполнены из асфальтобетонного покрытия, как и прилегающая территория комплекса. Каркас здания выполнен из металлических колонн, балок и ферм.
В данном здании дополнительно были выполнены два раздела: электроосвещение и пожарная сигнализация.

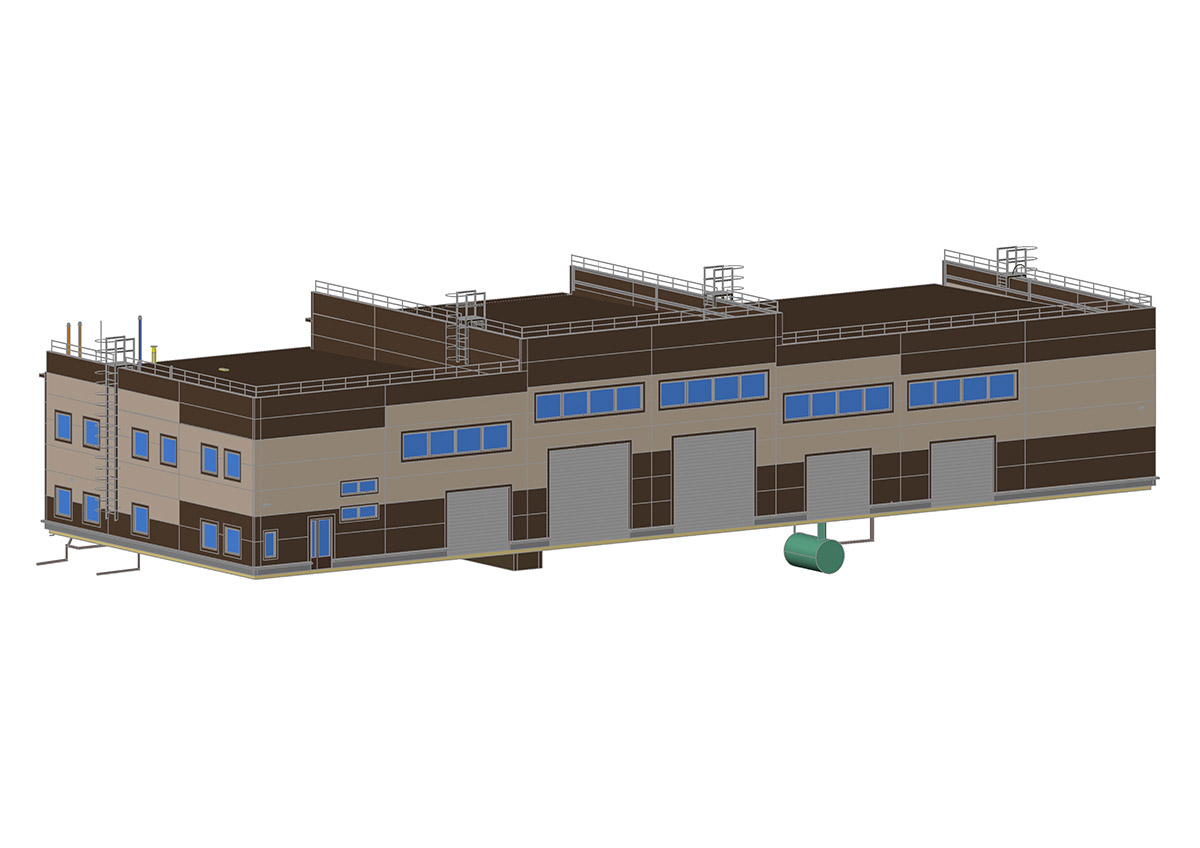

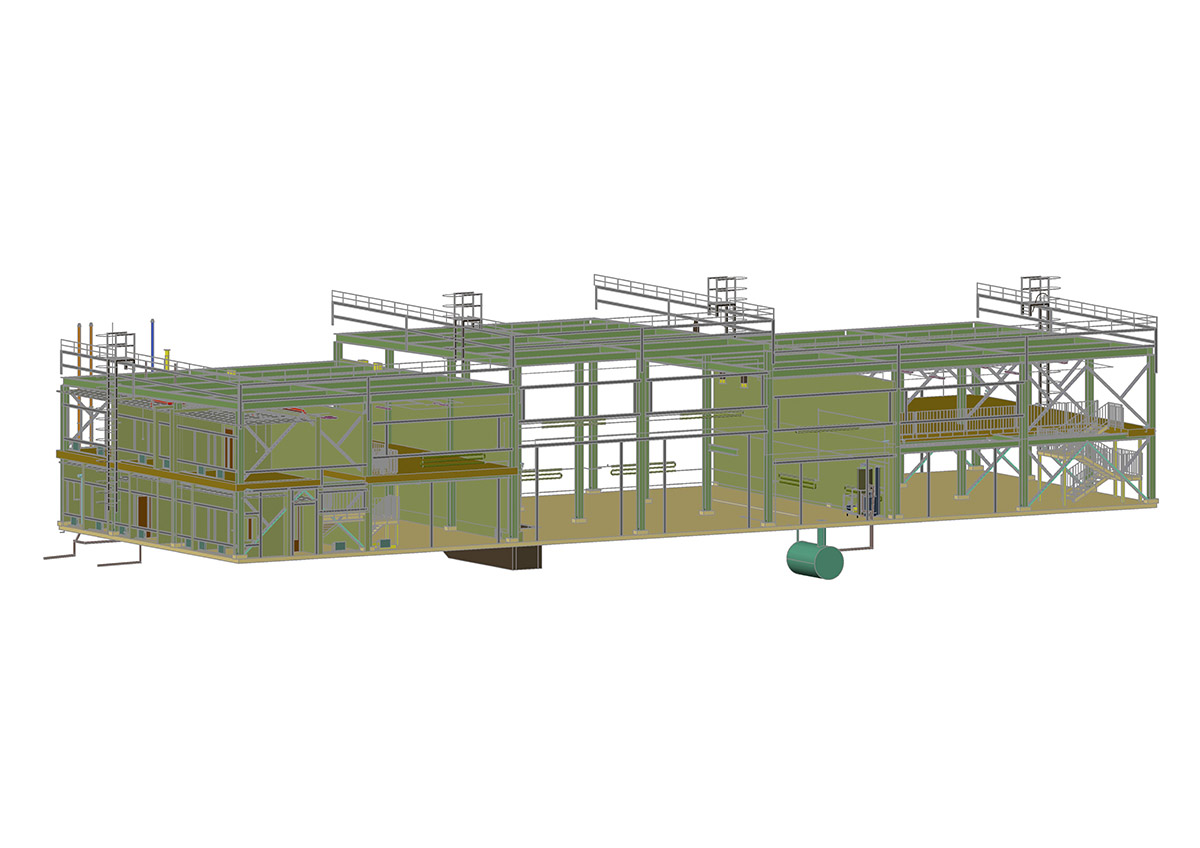

Также по просьбе Заказчика была выполнена 3-d модель здания АБК в среде Autocad. В данной модели по слоям были отображены все разделы разработанной проектной документации, со всем установленным оборудованием, изделиями и материалами. Данная модель путем отключения не нужных слоев (разделов проектной документации) позволяет увидеть, как произведен монтаж той или иной инженерной сети, какие элементы на ней установлены и в случае какой-либо неисправности позволяет быстро разобраться в ситуации и определить возможную причину неполадки.
В рамках данного договора Нашей компанией были выполнены следующие работы:
- Получение градостроительного плана;
- Получение технических условий на подключения к инженерным сетям;
- Получение исходно-разрешительной документации;
- Разработка проекта Стадии «Проектная документация» и стадии «Рабочая документация»;
- Выполнение Всех необходимых согласований проекта, а именно:
- Согласование объемно-планировочных решений с Комитетом по градостроительству и архитектуре г. Санкт-Петербурга;

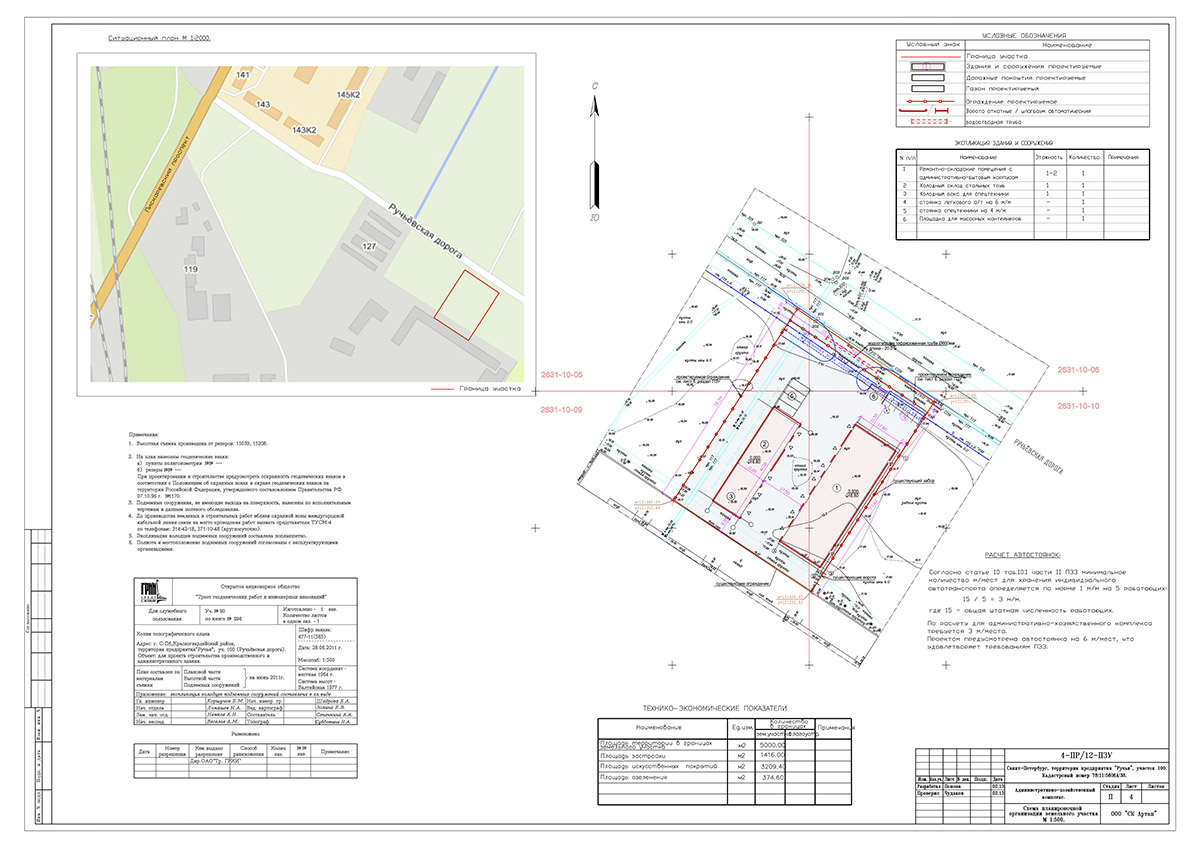

- Согласование Схемы планировочной организации земельного участка с Отделом подземных сооружений КГА;
- Согласование Схемы планировочной организации земельного участка с ГИБДД;
- Согласование Схемы планировочной организации земельного участка с УСПХ;
- Согласование Схемы планировочной организации земельного участка с владельцами инженерных сетей, расположенных на участке (ООО «ПетербургГаз» и ГУП «Водоканал Санкт-Петербурга»).
К сожалению, данный проект так и не был реализован в связи с отсутствием финансирования у Заказчика.
